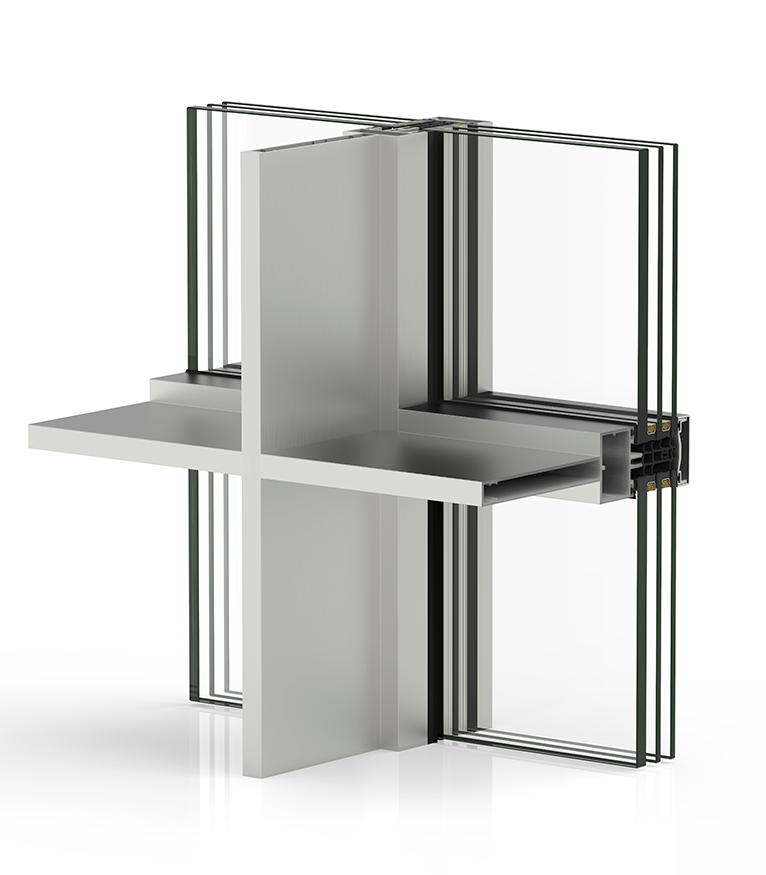

Systém ľahkej fasády s tepelnou izolácou.
Rovnako ako na stĺpe tak aj na priečniku viditeľná vnútorná časť predstavuje len 18 mm čím sa dosiahne s pohľadu estetiky minimalistický štýl a z pohľadu funkčnosti sa uľahčí celkový vstup svetla do budovy.
Montáž systému sa uskutočňuje zarovnaním profilov čo poskytuje estetickú jednotnosť vnútri fasády.

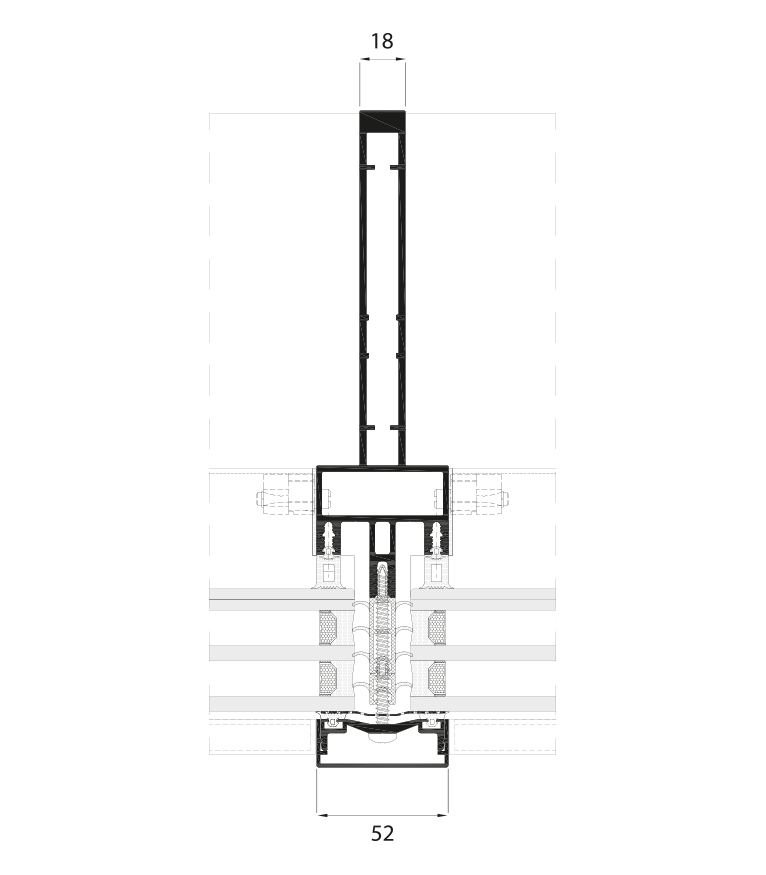

Zasklievanie sa uskutočňuje upevňovaním skla pomocou hliníkovej tlakovej krycej lišty, vertikálne aj horizontálne, spôsobom, že viditeľná vonkajšia časť je 52 mm a vnútorná len hore uvedených 18 mm.

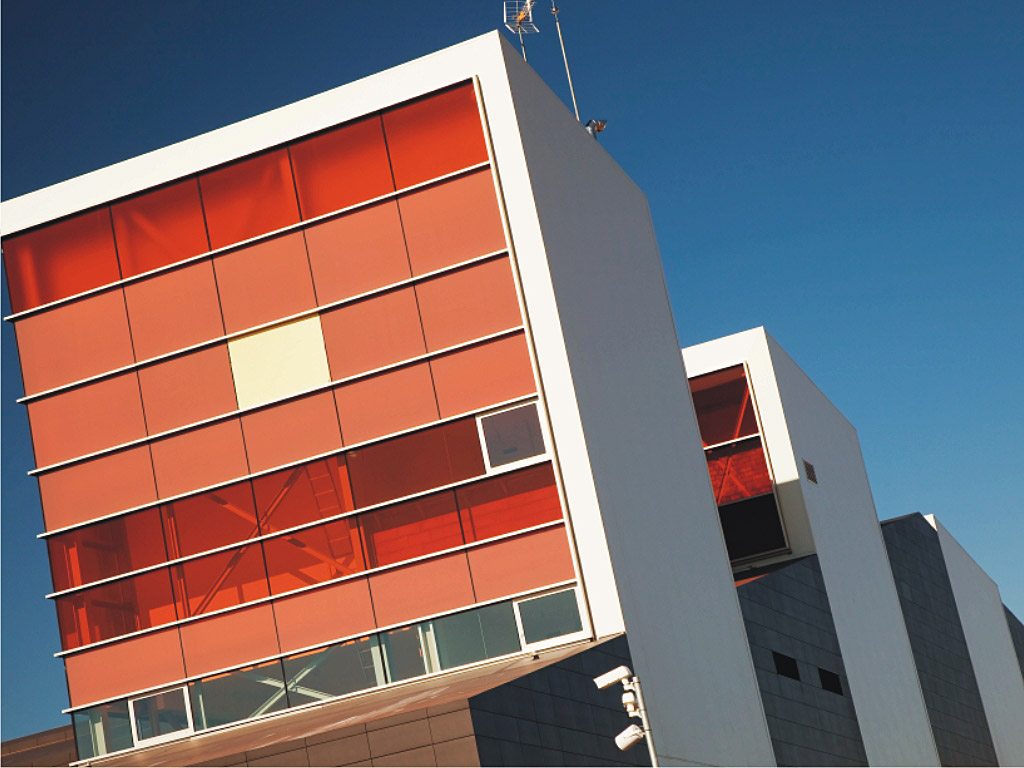

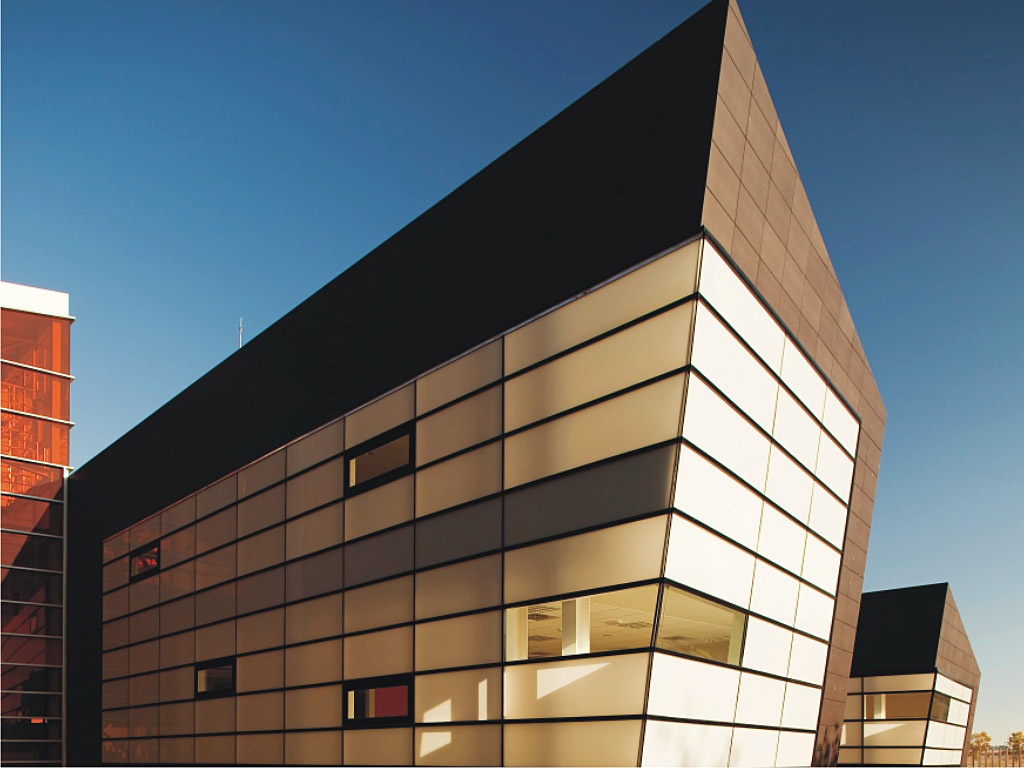

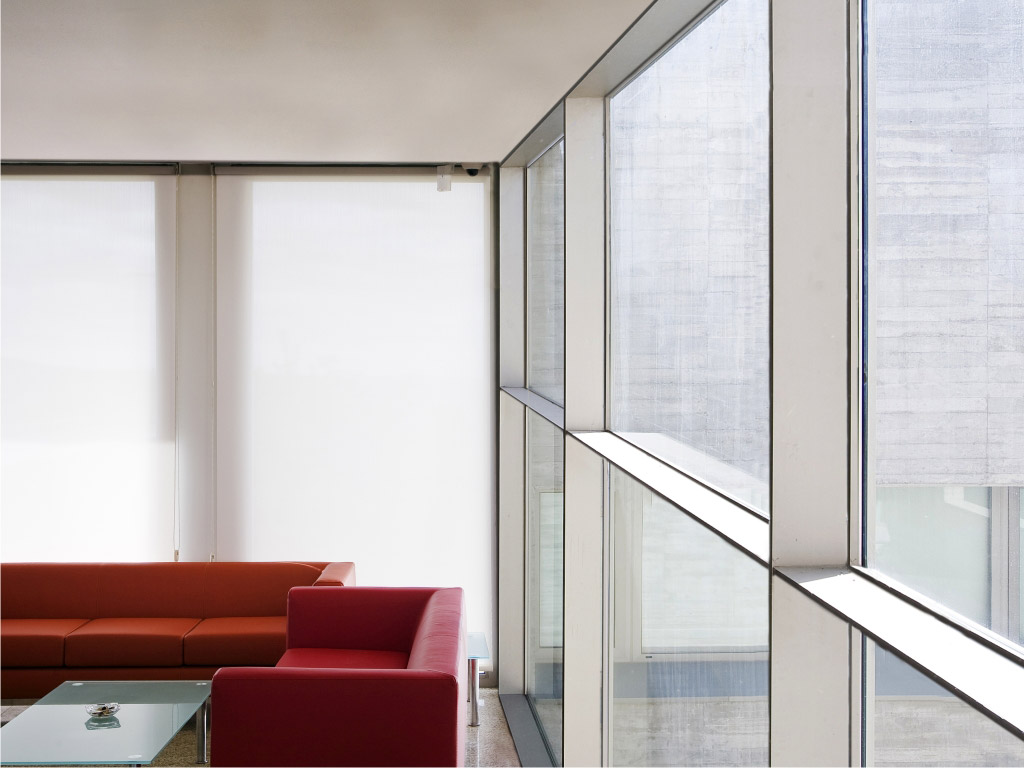

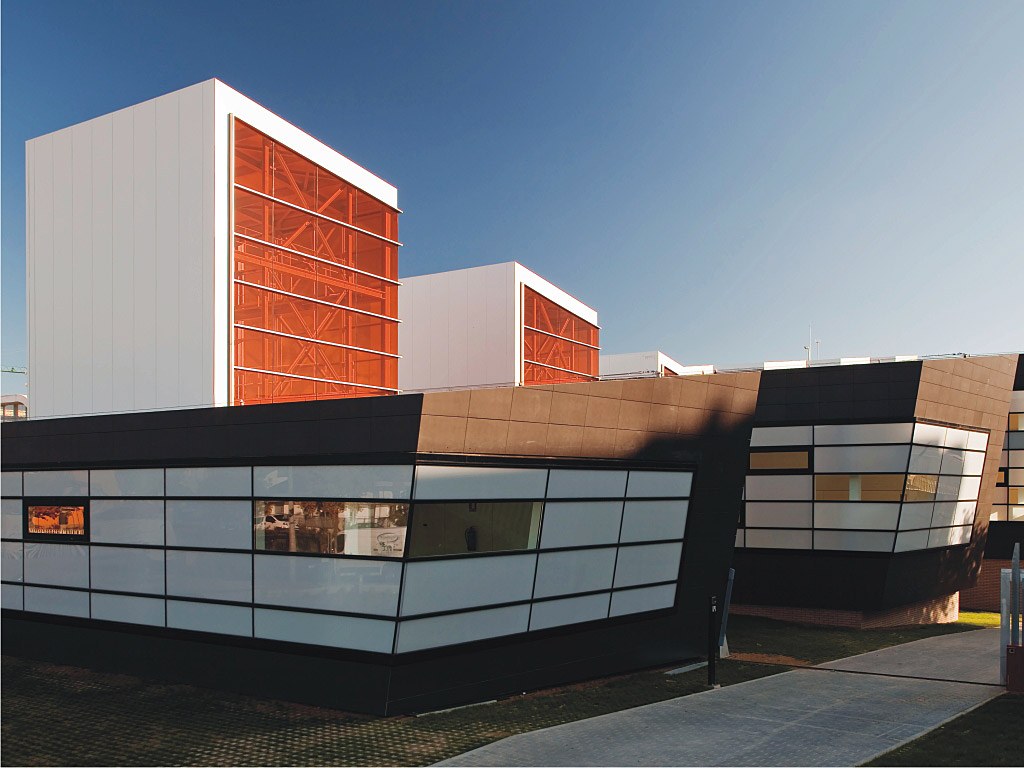

Galéria realizácií
Technické údaje
Maximálne zasklenie
Maximálna veľkosť otvoru zasklenia: 50 mm
Minimálna veľkosť otvoru zasklenia: 4 mm
Možnosti otvárania
on-výklopné, skryté / Otváravo-sklopné/ otváravé, skryté v kombinácii so systémom TPH 52
Časti
Stĺp – 18 mm / Priečnik- 18 mm
Hrúbka steny profilov
Stĺp – 2,6 mm
Priečnik 2,6 mm
Profily s PTM
od 6, 12 a 30 mm, stohovateľné.
Maximálne / minimálne rozmery
Otváranie von-výklopné
Šírka Max. (L) = 2.500 mm
Výška Max. (H) = 2.500 mm
Šírka Min. (L) = 500 mm
Výška Min. (H) = 650 mm
Otváranie otváravo-sklopné, skryté
Šírka Max. (L) = 1.400 mm
Výška Max. (H) = 1.900 mm
Šírka Min. (L) = 500 mm
Výška Min. (H) = 660 mm
Maximálna hmotnosť/krídlo
Otváranie von-výklopné 180 kg
Otváranie otváravo-sklopné, skryté 100 kg
Konzultovať hmotnosť a maximálne rozmery podľa typu.
Krycia lišta
Krycia lišta eliptická, hĺbka 85 mm
Krycia lišta horizontálna, hĺbka 34 mm
Krycia lišta obdĺžniková, hĺbka: 14, 19, 100 a 145 mm
Krycia lišta pyramidálna, hĺbka 155 mm
Povrchové úpravy
- Lakované farby (RAL, mramorové a štruktúrované)
- Lakované imitácie dreva
- Antibakteriálne lakovanie
- Eloxovanie
Tepelná priepustnosť
Ucw od 0,6 (W/m²K)
Konzultovať rozmer skla
