Nová generácia fasády, ktorá sa skladá zo základného systému a širokého sortimentu stĺpov a priečnikov ponúkajúca riešenia pre rôzne estetické a konštrukčné požiadavky architektonických projektov, prostredníctvom integrálnych riešení.
Základné profily sú rozmerov od 16 mm do 250 mm pre stĺpy, a od 22.5 mm do 255.5 mm pre priečniky, a rovnako ako doplnkové príslušenstvo sú kompatibilné pre všetky nové fasády CORTIZO. Kompletná sada týchto profilov a ich mechanických spojov dovoľuje realizáciu všetkých typov fasád (vertikálne, šikmé, s pravým uhlom 90º, polygonálne), a riešení pri zasklievaní sklami veľkých rozmerov a hmotností.
V systéme fasáda SST 52 sa sklo upevňuje mechanicky na (obvodový) rám. Existencia vonkajšej krycej lišty zaručuje stabilitu skla a nie je potrebná chemická fixácia skla silikónom ako v prípade ST 52.
Z vonkajšieho pohľadu na systém je vidieť hliníková mreža so sklenenou výplňou, (sklo-hliník). Pre zabezpečenie vodotesnosti je po celom obvode každého skleného modulu nainštalované tesnenie z EPDM materiálu.

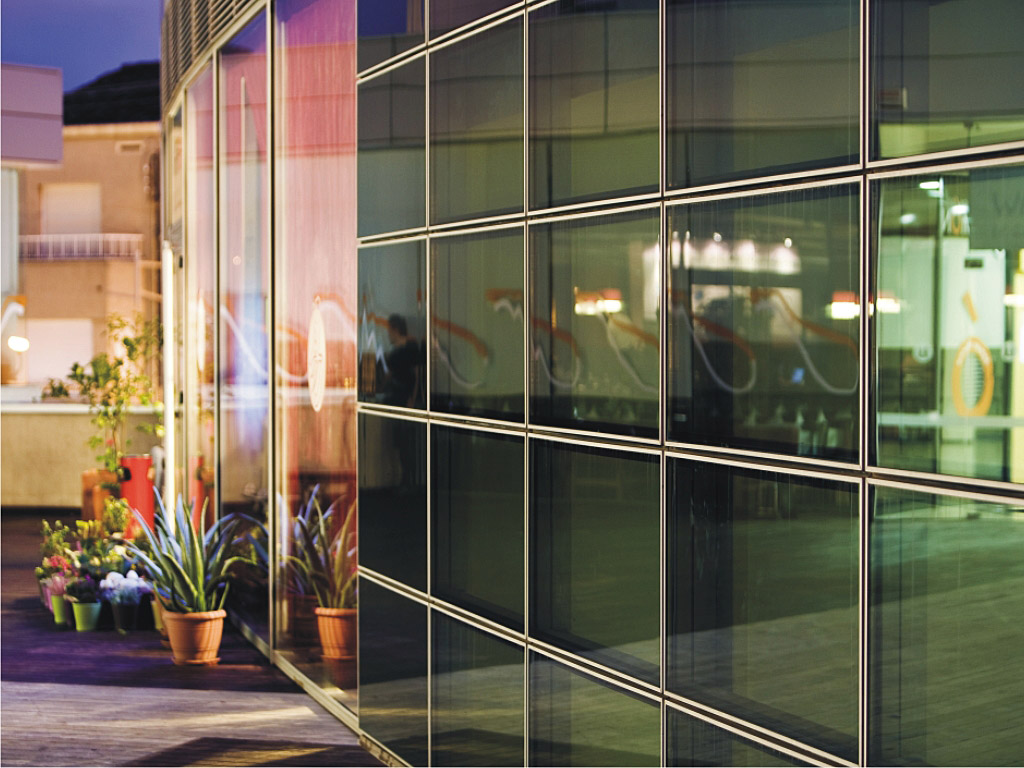

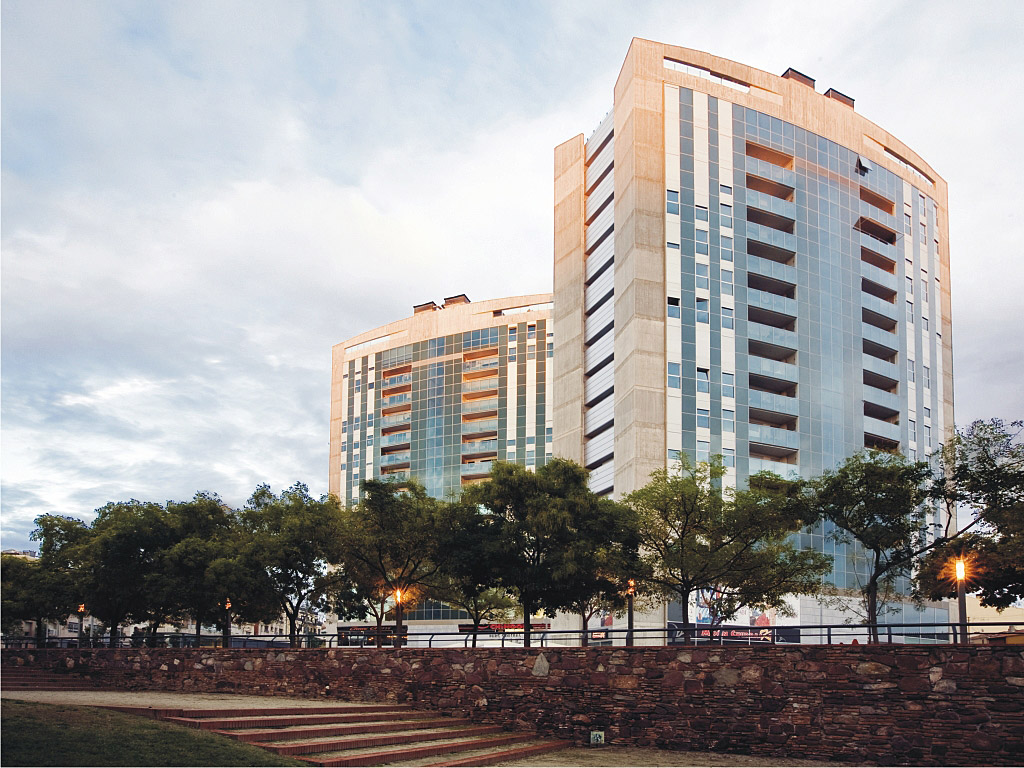

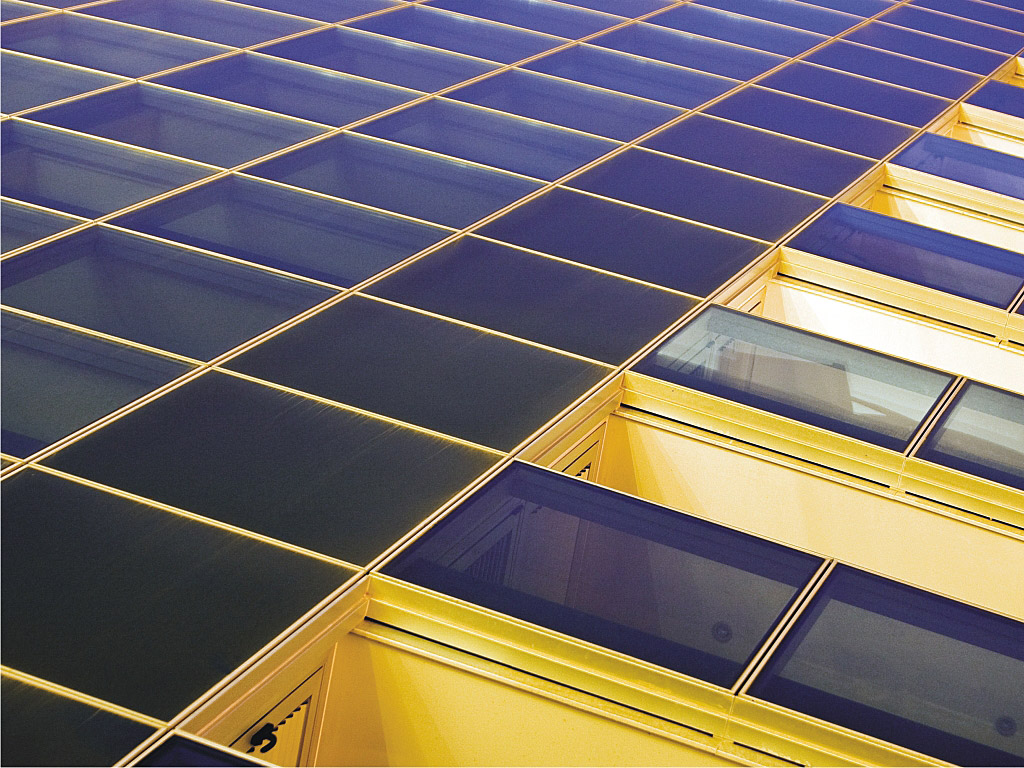

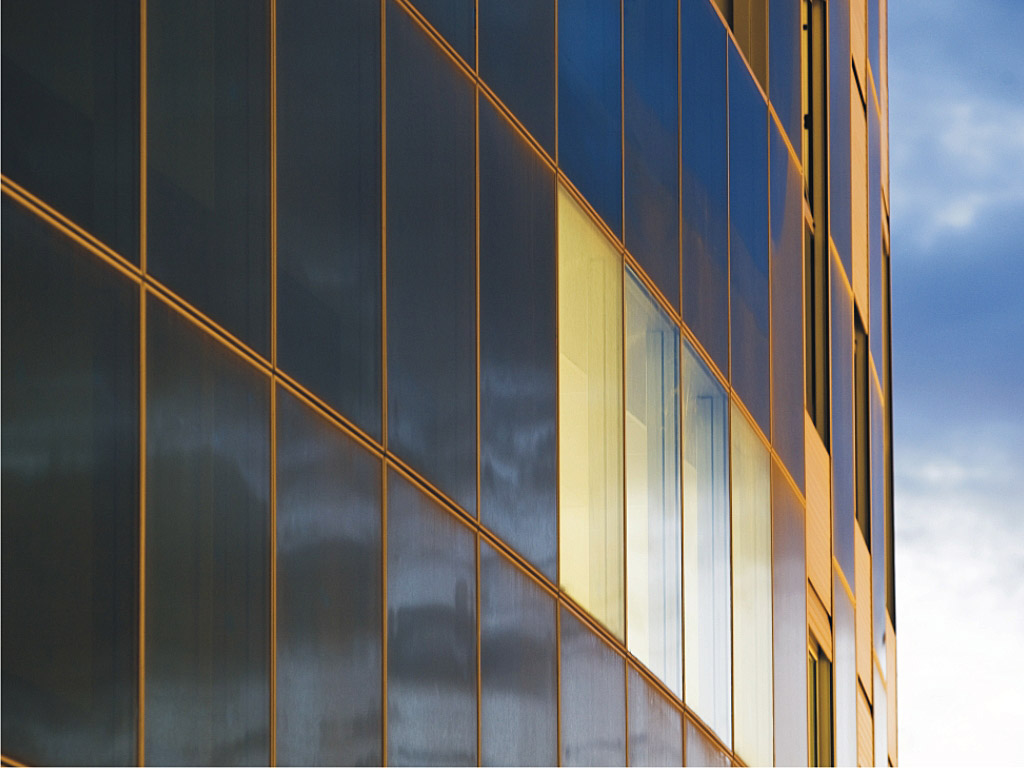

Galéria realizácií
Technické údaje
Maximálne zasklenie
Maximálna veľkosť otvoru zasklenia: 28 mm*
Minimálna veľkosť otvoru zasklenia: 6 mm
* Obráťte sa na väčšie hrúbky
Možnosti otvárania
Von-výklopné, skryté
Časti

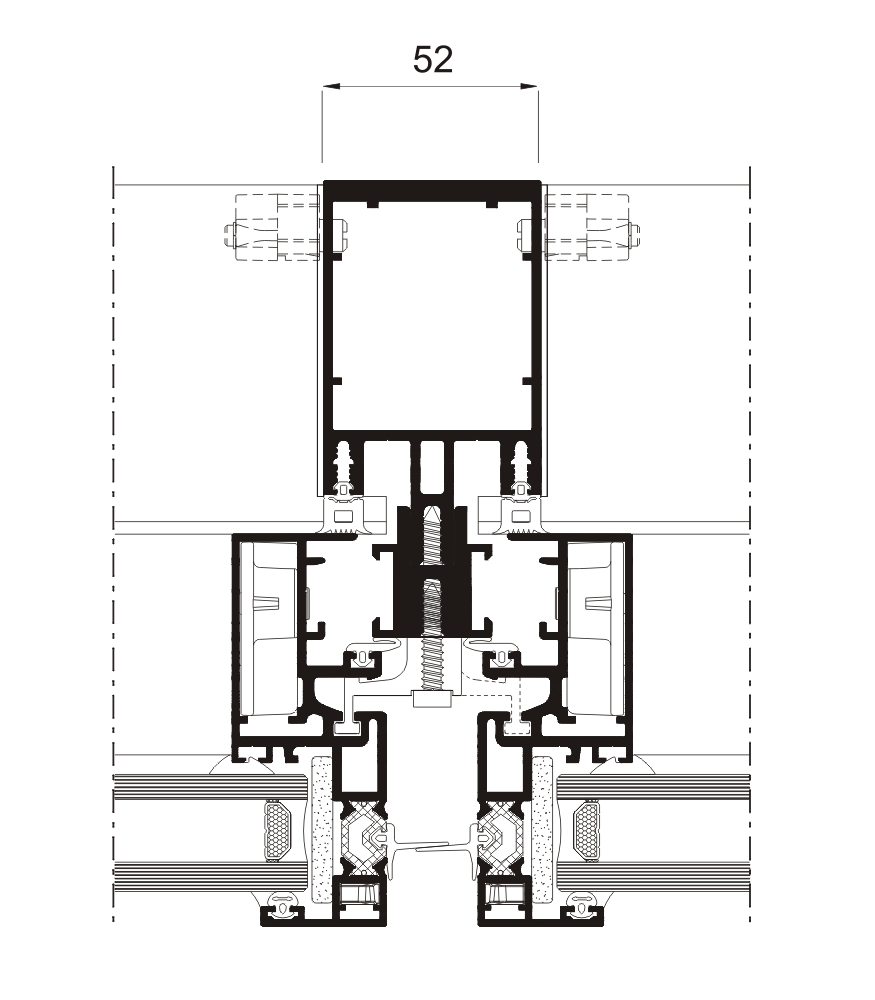

Stĺp – 52 mm / Priečnik- 52 mm
Hrúbka steny profilov
Stĺp – 2,1 mm / 3,0 mm
Priečnik 2,1 mm
Profily s PTM
18 mm
Maximálne / minimálne rozmery
Šírka Max. (L) = 2500 mm
Výška Max. (H) = 2500 mm
Šírka Min. (L) = 500 mm
Výška Min. (H) = 650 mm
Maximálna hmotnosť/krídlo
Otváranie von-výklopné 180 kg
Konzultovať hmotnosť a maximálne rozmery podľa typu.
Povrchové úpravy
- Lakované farby (RAL, mramorové a štruktúrované)
- Lakované imitácie dreva
- Antibakteriálne lakovanie
- Eloxovanie
Tepelná priepustnosť
Ucw od 0,8 (W/m²K)
Konzultovať rozmer skla
Prievzdušnosť
(EN 12152:2000) Trieda AE
Vodotesnosť
(EN 13114:2001) Trieda RE750
Odolnosť proti vetru
(EN 13116:2001): VHODNÝ
(návrhové zaťaženie 1200 Pa- bezpečnostné zaťaženie 1800 Pa)
Skúšky vykonané na referenčnej fasáde 3,00 x 3,50 m
