Nová generácia fasády, ktorá sa skladá zo základného systému a širokého sortimentu stĺpov a priečnikov ponúkajúca riešenia pre rôzne estetické a konštrukčné požiadavky architektonických projektov, prostredníctvom integrálnych riešení.

Základné profily sú rozmerov od 16 mm do 250 mm pre stĺpy, a od 22.5 mm do 255.5 mm pre priečniky, a rovnako ako doplnkové príslušenstvo sú kompatibilné pre všetky nové fasády CORTIZO. Kompletná sada týchto profilov a ich mechanických spojov dovoľuje realizáciu všetkých typov fasád (vertikálne, šikmé, s pravým uhlom 90º, polygonálne), a riešení pri zasklievaní sklami veľkých rozmerov a hmotností.

Fasáda TPV 52 je hybridný systém, ktorý vychádza z kombinácie TP 52 a SG 52. Používa sa spôsob montáže vo vertikálnom smere: prítlačná hliníková lišta-vonkajšia krycia lišta, zvýrazňujúc profily z vonkajšej strany v tomto smere. Upevnenie skla sa realizuje na jeho hranách pomocou spon a U-profilu v horizontálnom smere.

Maximálne prerušenie tepelného mostu 30 mm, spolu s vysokou kapacitou zasklenia až 44 mm a možnosť zasklenia sklami veľkej hrúbky a energeticky úspornými sklami dávajú tejto novej sérii systému fasád vynikajúce tepelné a akustické vlastnosti.

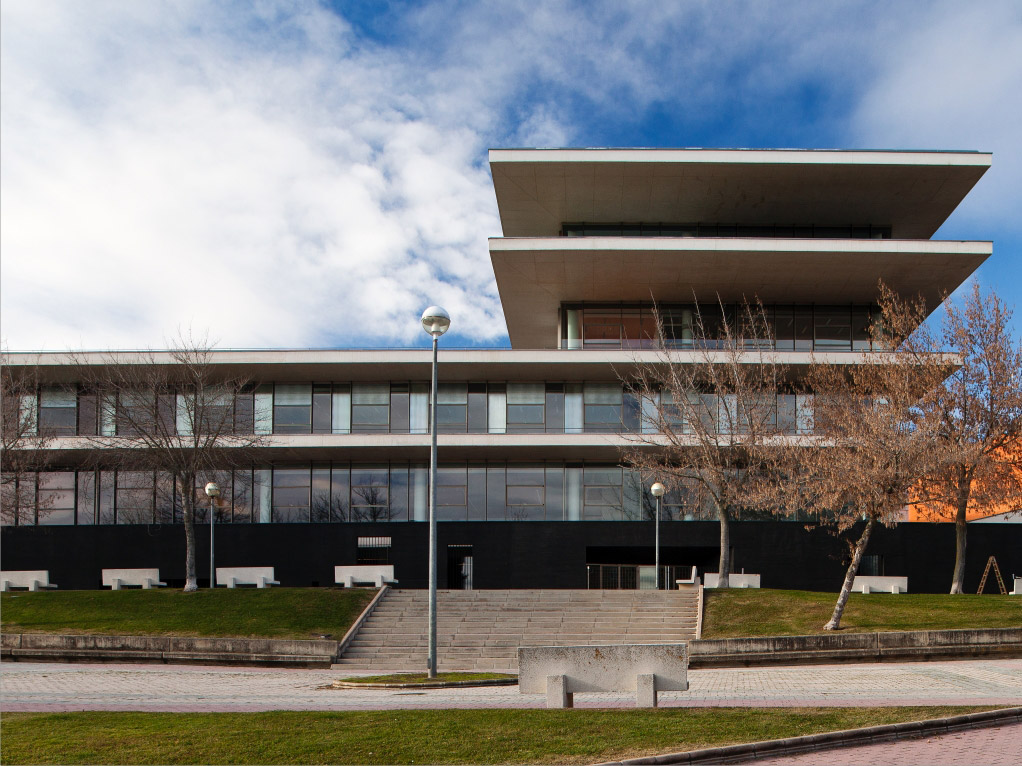

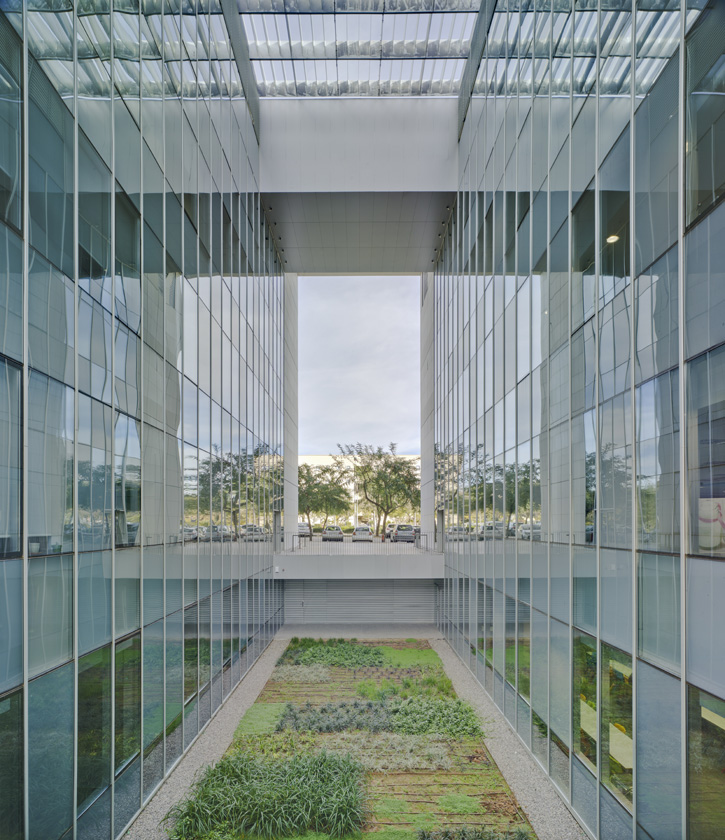

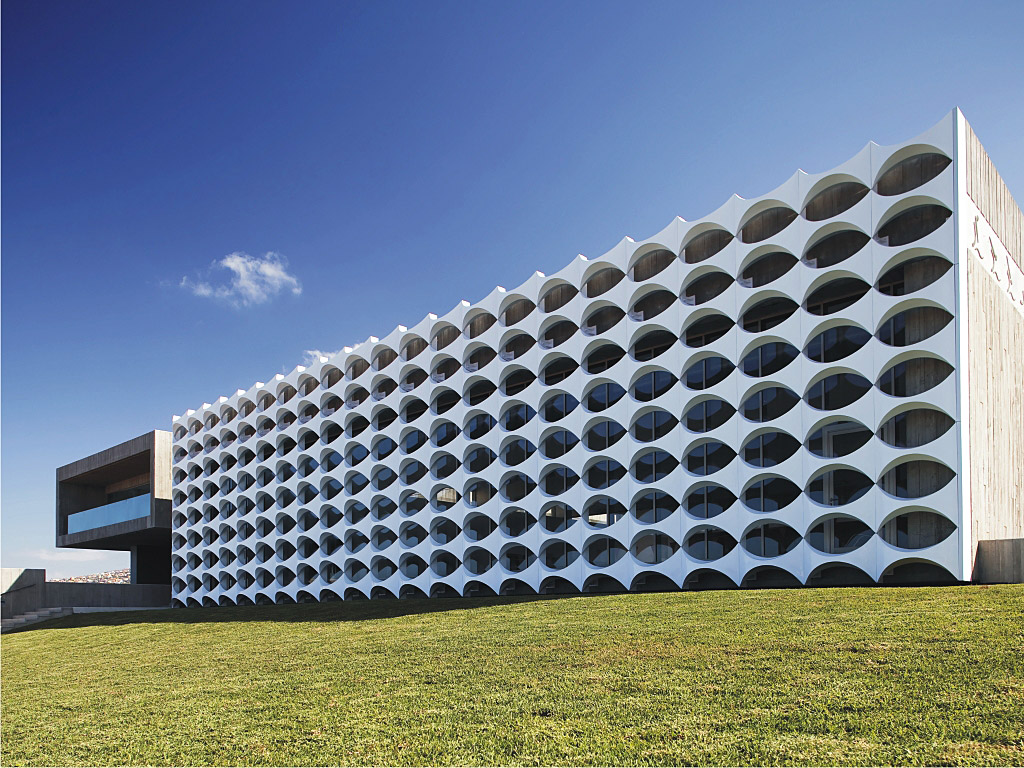

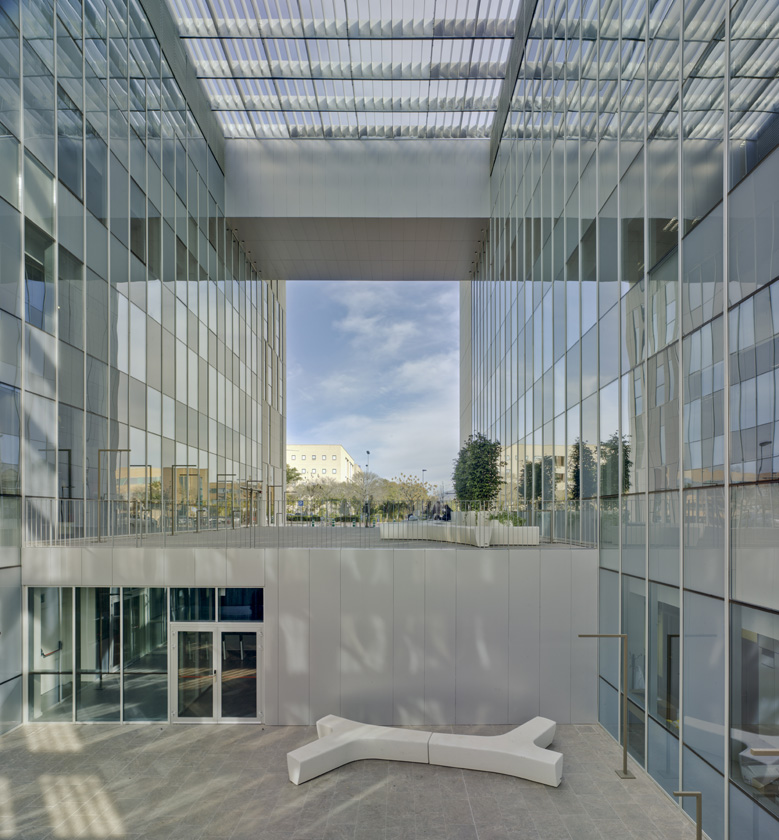

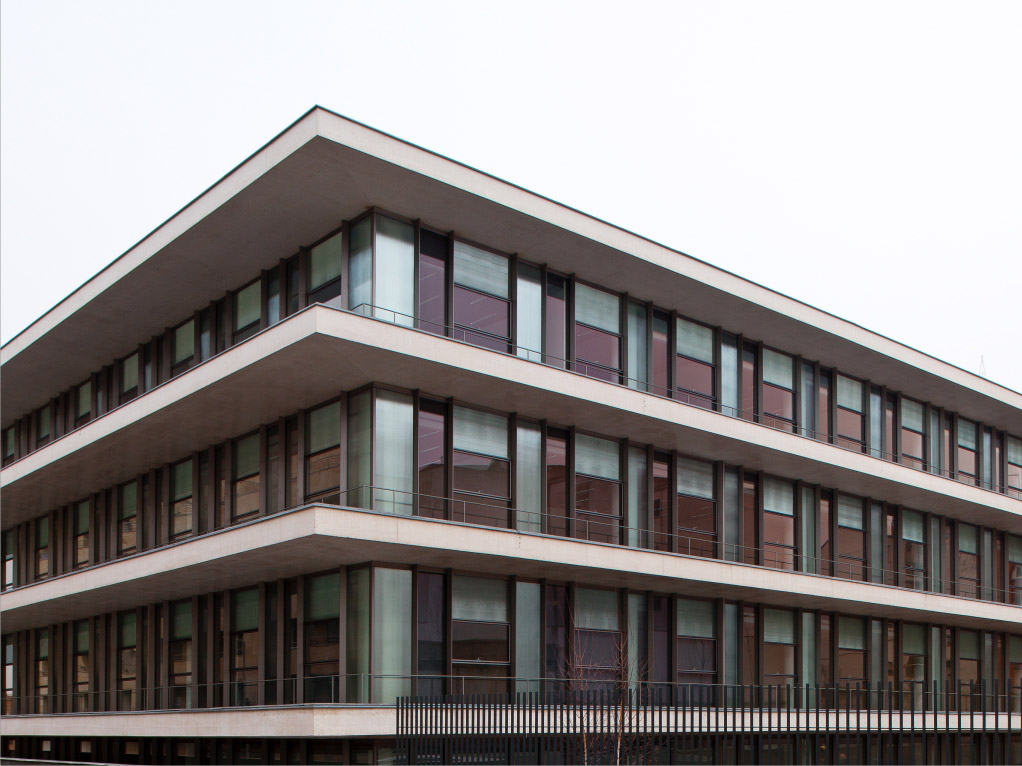

Galéria realizácií

Technické údaje

Maximálne zasklenie

Maximálna veľkosť otvoru zasklenia: 64 mm*
Minimálna veľkosť otvoru zasklenia: 6 mm
* Obráťte sa na väčšie hrúbky

Možnosti otvárania

Von-výklopné, skryté

Časti

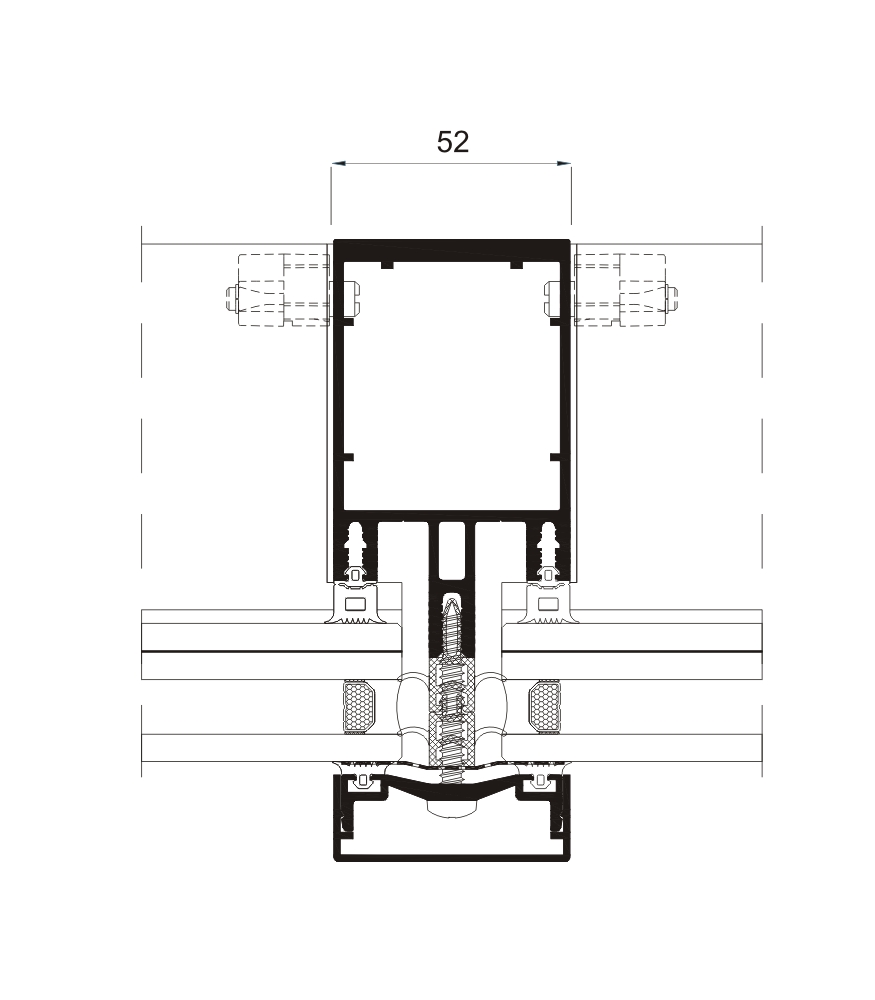

Stĺp – 52 mm / Priečnik- 52 mm

Hrúbka steny profilov

Stĺp – 2,1 mm / 3,0 mm
Priečnik 2,1 mm

Profily s PTM
od 6, 12 a 30 mm, stohovateľné.

Maximálne / minimálne rozmery otvárania

Šírka Max. (L) = 2500 mm
Výška Max. (H) = 2500 mm

Šírka Min. (L) = 500 mm
Výška Min. (H) = 650 mm

Maximálna hmotnosť/krídlo

Otváranie von-výklopné 180 kg

Konzultovať hmotnosť a maximálne rozmery podľa typu.

Krycia lišta

Krycia lišta horizontálna, hĺbka 34 mm
Krycia lišta pyramidálna, hĺbka 155 mm
Krycia lišta obdĺžniková, hĺbka: 14, 19, 100 a 145 mm

Povrchové úpravy

  • Lakované farby (RAL, mramorové a štruktúrované)
  • Lakované imitácie dreva
  • Antibakteriálne lakovanie
  • Eloxovanie

Tepelná priepustnosť

Ucw od 0,6 (W/m²K)

Konzultovať rozmer skla

Britský certifikát CWCT

Prievzdušnosť
(EN 12152:2000) Trieda AE

Vodotesnosť
(EN 13114:2001) Trieda RE1500

Odolnosť proti vetru
(EN 13116:2001): VHODNÝ

(návrhové zaťaženie 2000 Pa- bezpečnostné zaťaženie 3000 Pa)
Skúšky vykonané na referenčnej fasáde 3,00 x 3,50 m
